u 独特的零点自动跟踪技术，能保持计量的长期稳定性与准确度；
u 超低始动流速，超宽量程，最大量程比Q3/Q1可达500；
u 可双向计量；具有正向流量和反向流量显示；
u 无机械转动部件，不受水锤及超大流量冲击的影响，不易损坏，维护量小使用寿命长；
u 动态反应灵敏，采样时间为1秒，采用微功耗技术，内置单节锂电池，使用寿命6年；
u 全智能化设计：可存储/查询近6年内月累计量、日流量、小时累计流量的历史记录，同时支持15分钟数据存储及夜间秒流量存储，支持漏失分析功能，同时支持压力测量拓展接口;
u 信号输出：有脉冲信号、4～20mA电流信号输出、RS485通信、M-BUS通信和GPRS无线通信。
1. 技术参数
|
性 能 |
参数内容 |
|
型号 |
TLU-B型 |
|
管径范围(mm) |
DN50～DN200 |
|
准确度等级 |
2级 |
|
壳体材质 |
铸铝 |
|
测量介质 |
水及其它均质液体，且充满被测管道 |
|
公称压力 |
1.0MPa；1.6MPa |
|
环境温度 |
-25℃～+55℃ |
|
温度等级 |
T50(水温范围0.1℃～50℃) |
|
气候环境等级 |
C级 |
|
电磁环境等级 |
E2级 |
|
显示器 |
LCD液晶显示，可同屏显示瞬时流量m3/h、累积流量m3、电池电量，累积流量最大值9999999.9 m3，最小分辨率：0.0001 m3 |
|
累积显示方式 |
a. 默认显示正向累积流量 b. 正向累积和反向累积交替显示 |
|
数据存储 |
可存储6年的月、日、小时用水量记录 |
|
工作电源 |
内电源：3.6V锂电池供电，功耗＜0.8mW，可连续工作8年以上； 外电源：DC24V（±10%），功耗＜0.7W |
|
防护等级 |
IP68 |
|
可选输出功能 |
脉冲输出、4～20mA电流输出、RS-485、M-BUS通信、GPRS通信 |
|
脉冲输出方式 |
定标脉冲输出，单位脉冲代表体积量可设定：0.01 L～9999.99 L。 |
|
通信协议 |
Modbus-RTU通信协议、CJ/T 188标准协议、厂家自定义协议等多种协议可选 |
|
GPRS无线通信 |
支持动态域名和固定IP连接方式，支持TCP和UDP协议 |
2. 计量性能参数
|
DN 口径 |
始动流量 (m3/h) |
Q3/Q1 量程比 |
Q1 最小流量 |
Q2 分界流量 |
Q3 常用流量 |
Q4 过载流量 |
准确度 等级 |
|
50 |
0.015 |
200 |
0.20 |
0.32 |
40 |
50 |
2级 |
|
0.015 |
500 |
0.08 |
0.128 |
40 |
50 |
||
|
80 |
0.025 |
200 |
0.32 |
0.50 |
63 |
78.75 |
|
|
0.025 |
500 |
0.126 |
0.20 |
63 |
78.75 |
||
|
100 |
0.04 |
200 |
0.50 |
0.80 |
100 |
125 |
|
|
0.04 |
500 |
0.20 |
0.32 |
100 |
125 |
||
|
150 |
0.15 |
200 |
1.25 |
2.00 |
250 |
312.5 |
|
|
0.15 |
500 |
0.50 |
0.80 |
250 |
312.5 |
||
|
200 |
0.20 |
200 |
2.00 |
3.20 |
400 |
500 |
|
|
0.20 |
500 |
0.80 |
1.28 |
400 |
500 |
注：TLU-B型超声水表量程比Q3/Q1的比值有200、250、400、500可选，无要求时默认量程比为200，
以上表格中的数据是量程比为200和500的数据。

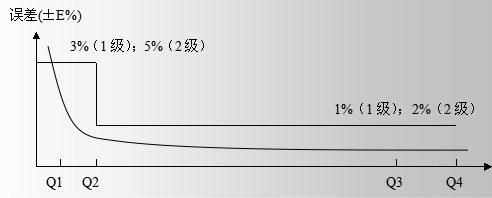

3. 误差特性曲线
