u 独特的零点动态跟踪技术，能长期保持计量精准；
u 无机械可动部件，无需维护，稳定可靠；
u 内置单节锂电池，微功耗设计,可连续工作8年以上；
u 超宽量程，Q3/Q1可达400:1；超低始动流量，解决了传统水表始动流量高，小流量不计量的难题；
u 全防水设计，防护等级IP68，可长期水下工作；
u 智能化设计，具有双向计量功能，可记录和查询最近72个月的月、日、小时正、反累计流量；可对重要参数和数据进行锁定后，无法修改，保证数据安全；
u 具有脉冲输出、4-20mA电流输出、RS-485\M-BUS通信、无线手持抄表和GPRS无线通信等功能。
1. 技术参数
|
性 能 |
参数内容 |
|
型号 |
TLU-A型 |
|
管径范围(mm) |
DN50～DN300 |
|
准确度等级 |
1级、2级可选 |
|
壳体材质 |
球墨铸铁、铸铝可选 |
|
测量介质 |
水及其它均质液体，且充满被测管道 |
|
公称压力 |
1.0MPa；1.6MPa |
|
环境温度 |
-25℃～+55℃ |
|
温度等级 |
T50(水温范围0.1℃～50℃) |
|
气候环境等级 |
C级 |
|
电磁环境等级 |
E2级 |
|
显示器 |
LCD液晶显示，可同屏显示瞬时流量m3/h、累积流量m3、电池电量，累积流量最大值9999999.9 m3，最小分辨率：0.0001 m3 |
|
累积显示方式 |
a. 默认显示正向累积流量 b. 正向累积和反向累积交替显示 |
|
数据存储 |
可存储6年的月、日、小时用水量记录 |
|
工作电源 |
内电源：3.6V锂电池供电，功耗＜0.8mW，可连续工作8年以上； 外电源：DC24V（±10%），功耗＜0.7W |
|
防护等级 |
IP68 |
|
可选输出功能 |
脉冲输出、4～20mA电流输出、RS-485、M-BUS通信、GPRS通信 |
|
脉冲输出方式 |
定标脉冲输出，单位脉冲代表体积量可设定：0.01 L～9999.99 L。 |
|
通信协议 |
Modbus-RTU通信协议、CJ/T 188标准协议、厂家自定义协议等多种协议可选 |
|
GPRS无线通信 |
支持动态域名和固定IP连接方式，支持TCP和UDP协议 |
2. 计量性能参数
TLU-A型 准确度2级
|
DN 口径 |
始动流量 (m3/h) |
Q3/Q1 量程比 |
Q1 最小流量 |
Q2 分界流量 |
Q3 常用流量 |
Q4 过载流量 |
准确度 等级 |
|
50 |
0.025 |
200 |
0.32 |
0.50 |
63 |
78.75 |
2级 |
|
0.025 |
400 |
0.16 |
0.25 |
63 |
78.75 |
||
|
80 |
0.063 |
200 |
0.80 |
1.28 |
160 |
200 |
|
|
0.063 |
400 |
0.40 |
0.64 |
160 |
200 |
||
|
100 |
0.10 |
200 |
1.25 |
2.00 |
250 |
312.5 |
|
|
0.10 |
400 |
0.625 |
1.00 |
250 |
312.5 |
||
|
150 |
0.25 |
200 |
3.15 |
5.00 |
630 |
787.5 |
|
|
0.25 |
400 |
1.60 |
2.50 |
630 |
787.5 |
||
|
200 |
0.40 |
200 |
5.00 |
8.00 |
1000 |
1250 |
|
|
0.40 |
400 |
2.50 |
4.00 |
1000 |
1250 |
||
|
250 |
0.63 |
200 |
8.00 |
12.80 |
1600 |
2000 |
|
|
0.63 |
400 |
4.00 |
6.40 |
1600 |
2000 |
||
|
300 |
1.00 |
200 |
12.5 |
20.00 |
2500 |
3125 |
|
|
1.00 |
400 |
6.25 |
10.00 |
2500 |
3125 |
注：TLU-A型超声水表量程比Q3/Q1的比值有200、250、400可选，无要求时默认量程比为200，
以上表格中的数据是量程比为200和400的数据。
TLU-A型 准确度1级
|
DN 口径 |
始动流量 (m3/h) |
Q3/Q1 量程比 |
Q1 最小流量 |
Q2 分界流量 |
Q3 常用流量 |
Q4 过载流量 |
准确度 等级 |
|
80 |
0.063 |
250 |
0.64 |
1.0 |
160 |
200 |
1级 |
|
100 |
0.10 |
250 |
1.0 |
1.6 |
250 |
312.5 |
|
|
150 |
0.25 |
250 |
2.5 |
4.0 |
630 |
787.5 |
|
|
200 |
0.40 |
250 |
4.0 |
6.4 |
1000 |
1250 |
|
|
250 |
0.63 |
250 |
6.4 |
10.0 |
1600 |
2000 |
|
|
300 |
1.00 |
250 |
10.0 |
16.0 |
2500 |
3125 |

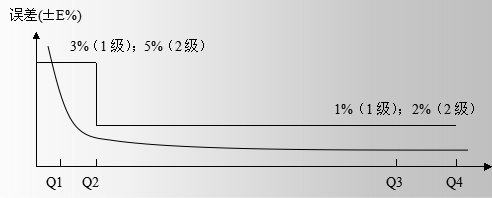

3. 误差特性曲线
