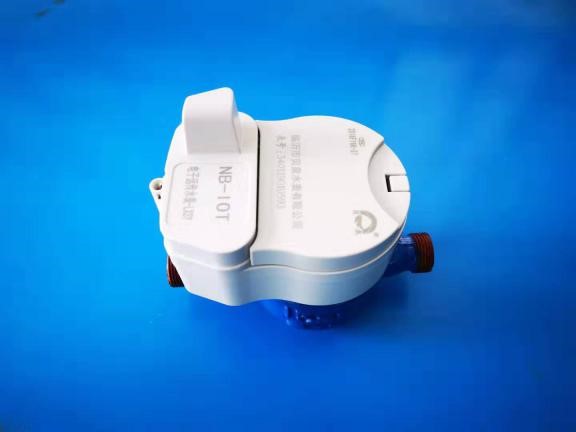

NB-IoT 物联网水表是一款用于远程抄表及阀控的智能水表。采用目前世界上先进的窄带蜂窝网通信技术，具备网络深覆盖、广链接、低功耗等优势，通信稳定、可靠、安全。它通过窄带物联网（Narrow Band Internet of Things, NB-IoT）与服务器进行远程通讯，无需使用采集器或集中器设备，采用一表一卡的点到点连接方式，简化了设备安装工作，实现了对水表使用量的自动远程抄表，其信号网络深度覆盖（地下表井、管道井等均可正常使用），超低功耗、通讯稳定可靠，使用授权的窄带 4G 网络传输，无需搭建基站，数据通过网络公司通讯基站上传并保存。并有效的避免了管理部门上门抄表的人力工作。设备采用全密封技术 工业级 SIM 卡可实现远程抄读.远程阀控 预警系统：电池欠压，计量异常等告警提示。超长寿命组合电池；电池内置/外置天线采样准确度高：基于我司模块光电、霍尔、干簧管、磁开关采样的水表远传，读数准确性可达到 100%。定时上传数据----手动上传数据：重传次数：16次。支持微信或支付宝多种缴费方式。

一.技术参数；

工作电压：DC3.6V（一节锂离子电池 寿命8-10年）

静态电流：≤8uA

发送电流：≤250mA

发射功率：23dBm±2dB

通讯方式：BAND5 850MHz （含8年通讯流量）

驱动电流：200mA

介质温度: 冷水表 0℃～40℃，热水表 0℃～90℃

工作环境: 温度: -25℃～55℃

湿度: ≤95％RH

二.功能特点

2.1 流量计量

NB 水表具有两对脉冲信号检测端口，通过检测两端口的脉冲信号及设定好的脉冲当量，可以计算当前的流量值并进行存储，并可记录累积流量、结算日流量和上月流量值。

NB 水表在检测脉冲信号时进行防抖处理，可有效避免因外界干扰造成的误计量，提高了计量准确度。同时水表还具有脉冲信号异常检测功能，可检测出脉冲信号故障和强磁干扰，并记录异常状态。

2.1.1流量参数：

公称口径	等级Q3/Q1	最小流量Q1	分界流量Q2	常用流量Q3	过载流量Q4	最小示值	最大示值
mm		m3/h				m3
DN15E	2级	0.031	0.050	2.500	3.125	0.0001	9999
DN20E	2级	0.050	0.080	4.000	5.000	0.0001	9999
DN25E	2级	0.079	0.126	6.300	7.875	0.0001	9999
DN40E	2级	0.200	0.320	16.00	20.00	0.001	99999
DN50	50	0.5	0.8	25	31.25	0.001	99999

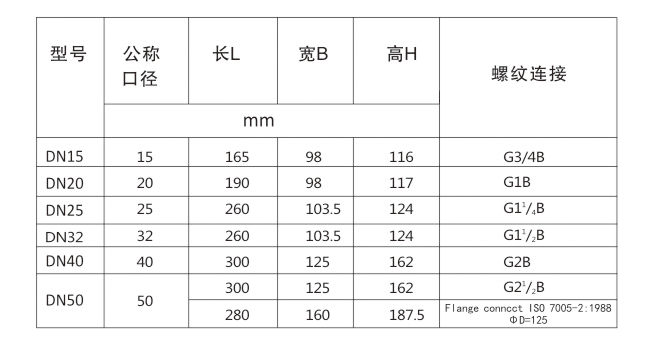

2.1.2尺寸参数：

2.2 电压检测

NB 水表定期检测电池电压，当电池出现欠压时记录欠压状态，并上报异常电压状态；同时还具有掉电监测功能，当 NB 水表异常掉电时，及时保存计量数据，防止数据丢失。

2.3 实时时钟

内部集成实时时钟功能，计时精度高。时钟可通过远程上位机软件系统进行校

时。



2.4 数据通讯

NB 水表可通过 4G 进行数据通讯，当没有数据通讯时，无线模块自动进入低功耗状态，降低耗电量。

2.5 阀门控制（带阀控）

NB 水表具备阀门驱动功能，具有堵转检测和异常处理功能。当阀门堵转时会进行保护处理，并记录异常状态，在执行抄表操作时上报异常；可有效防止因阀门故障而导致损坏。或电量消耗，提醒管理人员进行排查维护。NB 水表支持自动阀门控制和系统远程阀门控制，可以实现预付费等相关管理功能，为水务部门收费模式提供多样选择。

2.6 定期开关阀防锈死（带阀控）

NB 水表可根据设定的定期开关阀周期，自动执行开关阀动作，防止阀门因长时间不动作而出现锈死的问题，减少水表维护成本，提高阀门使用寿命。

2.7 防磁干扰

当两对脉冲信号端口同时检测到水表两个传感器被吸合超过 15 秒，NB 水表会判断出现磁干扰现象并记录此异常状态，在抄表时这些异常状态数据会上报服务器端，管理部门可通过软件读取信息数据判断用户是否存在窃水行为。

带阀控功能，在连续存在磁干扰现象 10 秒后会主动关闭阀门，当干扰现象消失10秒后恢复阀门状态，防止用户窃水。

2.8 预付费管理（带阀控）

NB 水表可为收费部门提供多种收费方式，配合客户端软件可实现后付费、预付费、混合收费等多种付费方式。可选阶梯价格（预付费）计费功能，最多可支持 5 个阶梯的水价及对应水量的设置（阶梯数可设置为 1～5），保底价格方式有：水量保底、价格保底及混合保底三种方式，计费周期可设为年、季、月。

在预付费功能情况下，可开启余量不足告警功能。NB 水表根据当前计费周期内总金额计算出剩余水量，低于设置告警值时，阀门关闭一定开阀幅度（默认为开阀1/2，也可设任意开阀幅度）减小水量提醒用户及时充值，当金额用完后，水表会完全关闭阀门。若系统设置并启用透支量，在欠费且未超过透支量的情况下，用户可使用提供的磁卡吸合水表传感器 5～15 秒，水表完全打开阀门供用户继续使用，当透支量用完后，NB 水表会完全关闭阀门，此时无法通过刷磁卡再次开启阀门用水。

2.8 上传模式

NB 水表目前支持定点上传和间隔上传两种模式：定点上传和间隔上传。定点上传支持月、周、天、时四种方式（每月哪几天、每周几、每天哪几个整点、每小时哪几个分钟点）；间隔上传支持间隔分钟、间隔小时、间隔天三种方式上传。在设定上传模式后，需要手动上传进及时修改参数或者调试时，用户可使用提供的磁卡吸合水表传感器 10～15 秒来触发数据上传（7 天内仅可触发 7 次），然后进行需要的操作等。

三. 注意事项

3.1  NB 水表包含精密电子元件，且采用无线方式进行通讯，因此安装位置要适宜，应远离热源、强辐射以及腐蚀性环境；

3.2  金属物件对无线信号屏蔽作用较为严重，会极大的缩短无线通讯距离，严重时会导致无法正常通讯，因此在安装时应尽量避免将 NB 水表安装在复杂或封闭的金属结构内，不得已则尽量在金属结构上开槽，以便无线信号可以通过；

3.3  在安装调试过程中，如遇到因无法确定水表地址和上传 IP 地址的情况下，可通过强磁同时吸合两个传感器 1~5 秒后松开，进入丢失地址模式。在此模式下强磁同时吸合两个传感器 10～15 秒后松开触发一次上传，在 1 分钟之内该表通过默认地址和 IP 地址进行一次数据上传，通过服务器端获取该表的地址和 IP 地址。

四.安装使用说明：

1. 选用水表规格应该以常用流量为宜，不能单凭管道口径来确定水表口径。水表使用时被测水的水温和水压应符合主要技术性能。

1.   2.水表安装时表壳上的箭头方向必须与水流方向一致，安装必须水平，安装地点应能防止暴晒，污染和水淹，且便于拆装和观察，寒冬季节应采取保温措施。

1. 3.锅炉进水端安装水表时必须安装止回阀，防止热水和蒸汽回流损坏水表。

4.水表和仪表罩壳上严禁搁置任何物品。应注意，防湿，防潮，严禁水滴渗入水表和仪表内损坏仪表，影响用户正常使用。

   5.长期使用后，杂物堵塞或零件磨损等原因引起误差。水表上的  铅封用户不得启动，发现不正常现象应通知自来水公司或物业公司检修。

  6.特别告示：注意安装预留尺寸必须符合水表外形尺寸安装要求，由于预支留尺寸不足造成水表外壳损坏，责任自负。

五.配件：

水表配备接管、连接螺母、橡胶密封圈2只。

一、     服务承诺产品实行“三包”原则：

1、凡属质量原因所造成的水表故障，本公司实行“三包”自购

买日起为期一年。

     2、人为造成的损坏，本公司负责收费检修，按检修项目保用三

个月。

     3、由于安装不当造成水表损坏不属“三包”范围。

由于技样进步产品更新引起的产品结构，功能和性能的变化不包括在本手册内。
